BIPV镀铝镁锌防水槽

BIPVMOUNTING SYSTEM(ALUMINUM-MAGNESIUM GALVANIZED STEEL)
BIPV是将太阳能发电(光伏)产品与建筑主体同时设计、同时施工、同时安装并与建筑物完美结合的太阳能光伏发电系统作为一种建材直接应用于建筑构件上,不但具有发电功能,又能替代其他建筑材料和构件。

锌铝镁四大特性

  • 超耐蚀

    超耐蚀

    热镀锌铝镁钢板镀层中添加了AL、MG及SI等合金元素,大大提高镀层腐蚀抑制效果,与普通的镀锌产品相比,镀层附着量少却能实现更出色的耐腐蚀性,是热浸镀锌钢板的10~20倍。
  • 自修复

    自修复

    切割面周边的镀层成分不断溶出,形成主要由氢氧化锌、碱性氯化锌及氢氧化镁等组成的致密保护膜,这种保护膜导电性较低,对切割面的腐蚀有抑制效果。
  • 长寿命

    长寿命

    由于超级耐蚀能力达到普通热镀锌板的10-20倍和切割断面的耐腐蚀自我愈合功效,使用热镀锌铝镁钢板合金镀层板制成的构件的服役寿命自然就会很长,一般情况下,可以达到30年以上。
  • 易加工

    易加工

    热镀锌铝镁钢板的镀层比镀锌板更加致密,所以在冲压加工时,不易发生镀层剥离现象,具有在严峻条件下优秀的拉伸、冲压、折弯、焊接等加工性能,且由于镀层硬度较高,因此具备卓越的耐损伤性

安装地点 Installation Place

钢结构厂房 Steel Structure Workshop

安装角度 Installation Angle

与屋面平行 Parallel with Roof

风荷载 Wind Load

42m/s

雪荷载 Snow Load

1.4KN/㎡

电池板排列形式 Panels Arrangement

横向或纵向 Landscape or Portrait

设计标准 Design Standard

AS/NZS1170, DIN1055, JIS C 8955:2011

型材材质 Material

镀铝镁锌 Aluminum-magnesium-zinc

紧固件材质 Fastener Material

镀铝镁锌 Aluminum-magnesium-zinc

配件材质 Component Material

镀铝镁锌 Aluminum-magnesium-zinc

质保 Warranty

10年 10years


安装说明及注意事项

Installation setps
1

根据设计图纸搭建钢结构主体

  • 此阶段为建筑主体施工阶段建筑主体在设计时要满足BIPV搭建要求
    a、主体搭建包括门式钢架、標条、 天沟及墙体等。
    b、主体在设计时要考虑光伏组件和BIPV构件的重量。
2

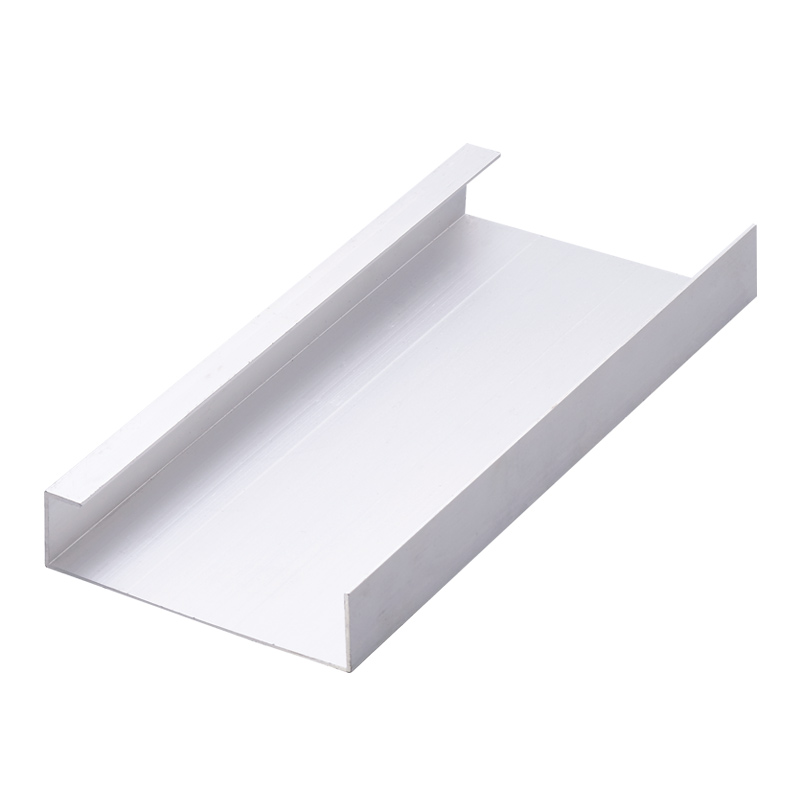

固定主水槽

  • 如图2-1所示,根据图纸标注尺寸将主水槽放置在C型钢標条上。

    2-1

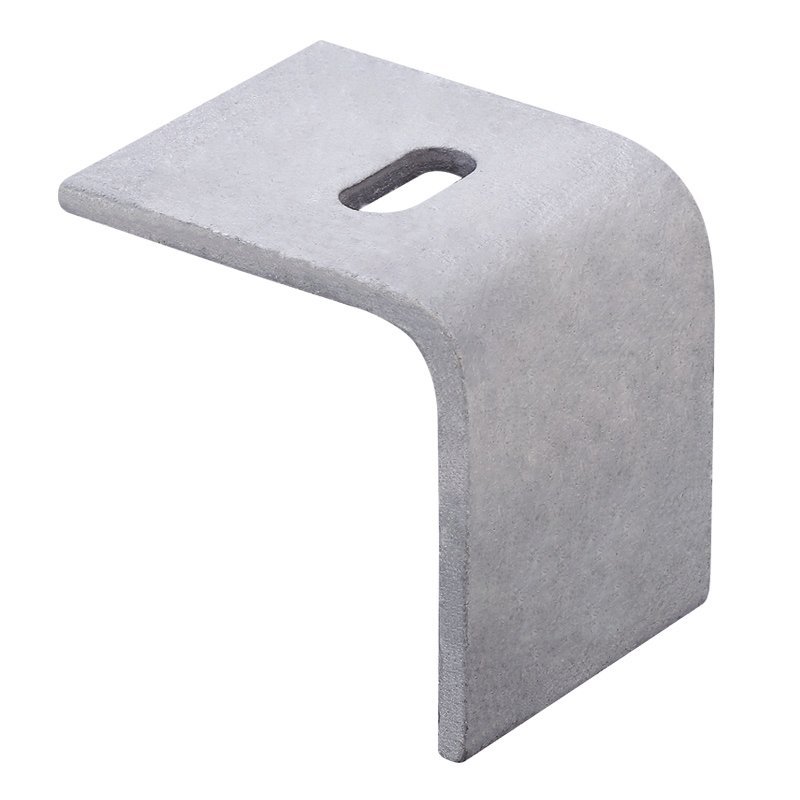

  • 主水槽与C型钢標条的交叉点为固定节点,固定方法如图2-2所示。

    2-2

  • 用同样的方法,根据图纸设计尺寸,安装剩余的主水槽。
    如果主水槽需要连接,连接方法为搭接式,如图2-3所示。

    2-3

3

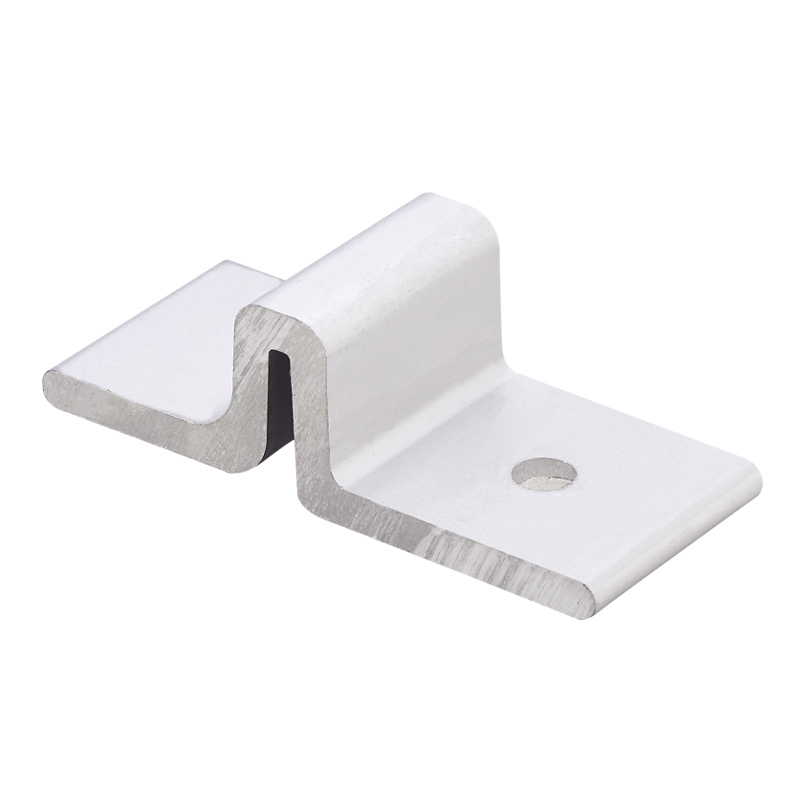

安装夹具

  • 根据组件尺寸调整夹具安装位置,如图3-1所示

    3-1

  • 夹具与主水槽固定节点如图3-2所示

    3-2

4

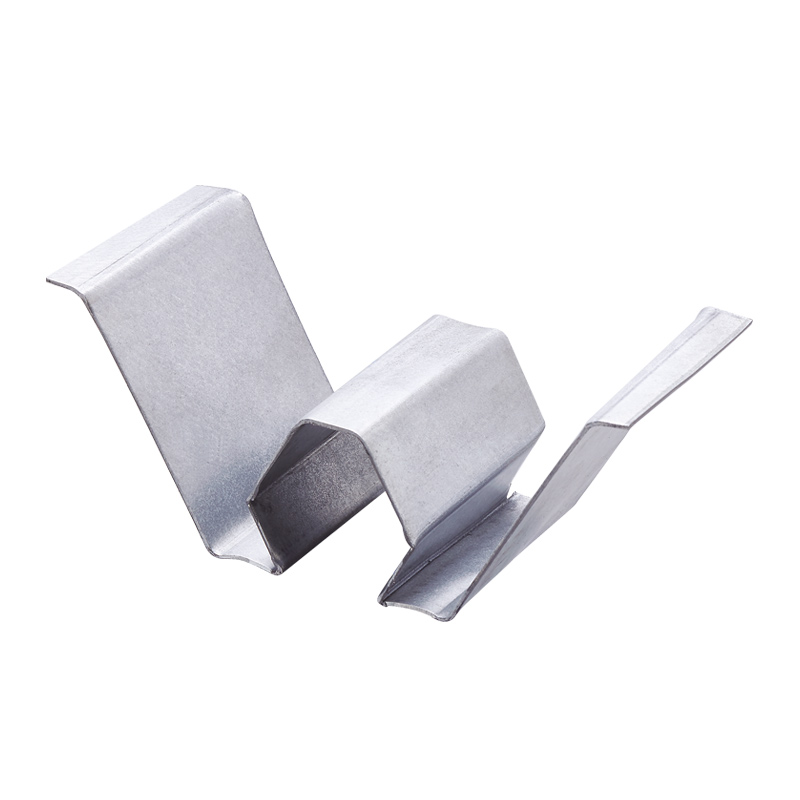

组件及引流槽的安装

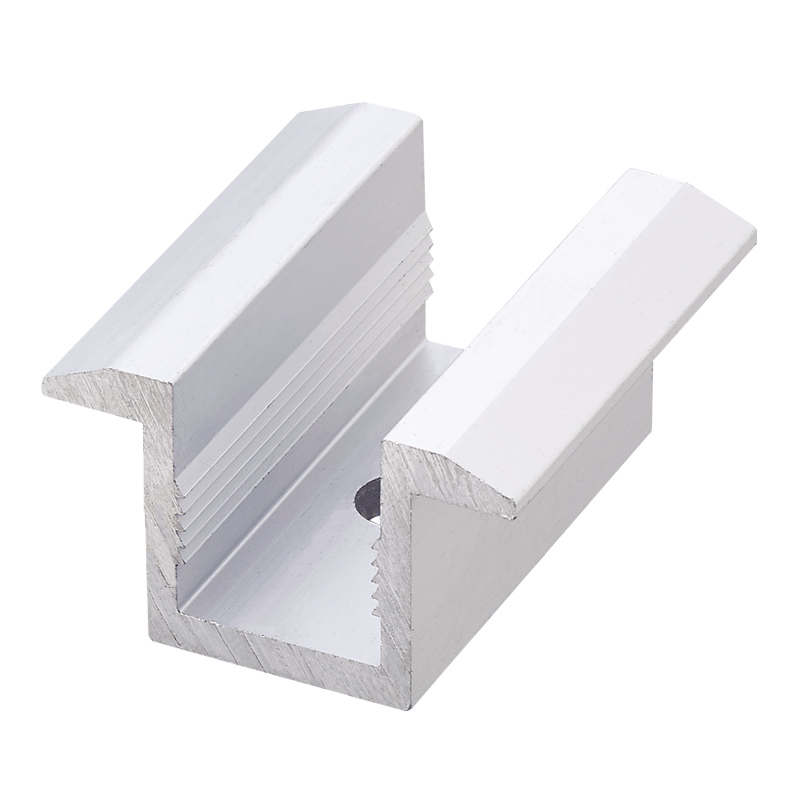

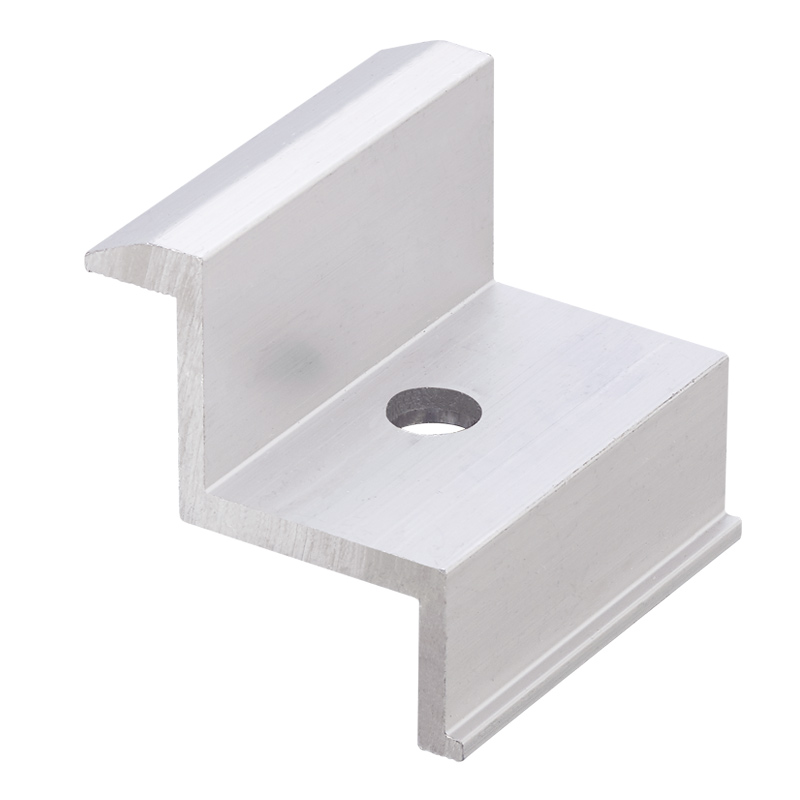

  • 将组将边框安放在夹具横担上,引流槽扣入组件边框内,然后用压块将组将压紧。如图4-1所示

    4-1

  • 安装组件时要从下往上,从左往右安装组件安装完成后,盖上铝合金盖板,如图4-2所示

    4-2

5

采光带及检修通道安装

  • 建筑物如需采光,可定制可透光的假组件作为采光带。采光带之上可架设栅板作为检修通道。如图5-1所示

    5-1

6

屋脊安装

  • 根据现场安装结果,定制屋脊外形。屋脊两侧这边放入引流槽内。屋脊下方安放支撑方管,用自攻钉使屋脊与其固定。屋脊下方有支撑,亦可作为检修通道使用。
    如图6-1所示

    6-1

7

屋顶两侧包边

  • 为了美观,屋顶两侧用彩钢瓦铁皮进行包边处理。
    如图7-1所示

    7-1

8

安装完成

  • 以上就完成了BIPV结构部分的全部安装。总体效果如图
